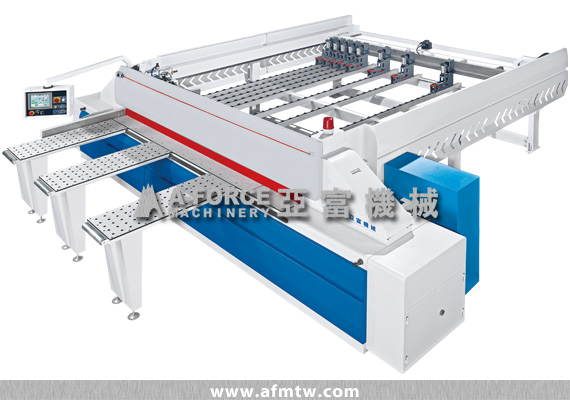

裁板機



AF-PS CS 系列

- 本機之送料機構採用高性能伺服馬達驅動,具有定位精準、移動快速特性。
- 本機附有兩支自動靠料滾輪。執行板料鋸切之前,靠料滾輪會先將板料推向導板靠齊。以確保鋸切後之直角度。
- 輸出扭力大,對於厚重板料,也具有極佳定位精度。
- 送料機構兩邊配置精密排齒/齒輪傳動,提供板料送料動作之順暢性。
- 排齒採用自動潤滑裝置,使送料動作更順暢。



型號 AF-PS8 CS AF-PS10 CS AF-PS12 CS
鋸切能力
鋸切能力 (mm) 2650 (Max) 3250 (Max) 3850 (Max)
鋸切厚度 (mm) 80 (Max) 80 (Max) 80 (Max)
主鋸片
主鋸片直徑 (mm) ø355 ø355 ø355
鋸軸直徑 ø1" ø1" ø1"
主鋸軸轉速 (R.P.M) 4800 4800 4800
副鋸片
副鋸片直徑 (mm) ø180 ø180 ø180
鋸軸直徑 ø1" ø1" ø1"
副鋸軸轉速 (R.P.M) 6500 6500 6500
鋸座
前進行程速度 (M/min) 9~37 9~37 9~37
後退速度 (M/min) 67 67 67
馬力
主鋸片驅動馬達 (Hp) 15 15 15
鋸座驅動馬達 (Hp) 2 2 2
高壓送風機馬達 (Hp) 3 3 3
機械規格
自動送料系統 (Kw) 1 (AC servo) 1 (AC servo) 1 (AC servo)
自動送料速度 (M/min) 30 30 30
機械尺寸 211"x220"x60" 232"x244"x60" 4800/5400 kgs
裝箱尺寸 20' container 20' container 40' container
淨重 / 毛重 (kgs) 4200/4700 4500/5100 4800/5400
*此頁面之機械中規格及資訊僅供參考,若有更動恕不另行通知。*本公司保留變更產品設計及修改的權利。

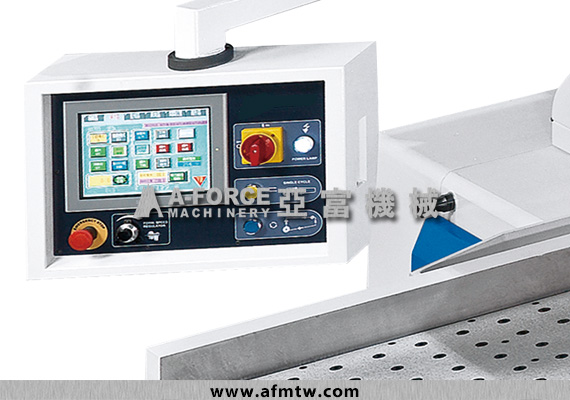

彩色觸控螢幕,操作最簡易。
人性化設計的人機介面控制器,無論是尺寸編輯,裁切動座操控,或動作監視等功能,都是從使用者角度思考。使裁板作業更簡易,更有效率。

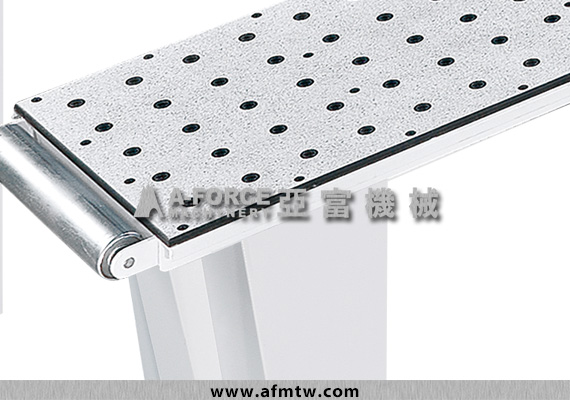

浮動台
- 本機裝置三組浮動台於機器前面。
- 浮動台採用鋼珠浮動設計,使板料移動輕巧、不費力。
- 浮動台構造剛強,穩定性高。
- 三組浮動台共用一個高壓送風機,提升耐重能力。

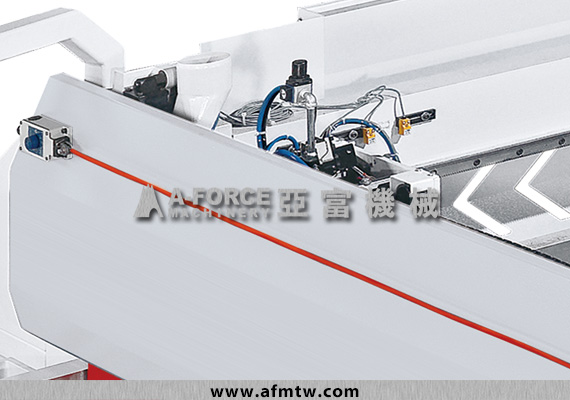

琴鍵式護罩 具密封式防塵效果
- 鋸座進給採用鋼索傳動。
- 鋸座進給無段變速。
- 副鋸可作上下及左右調整。

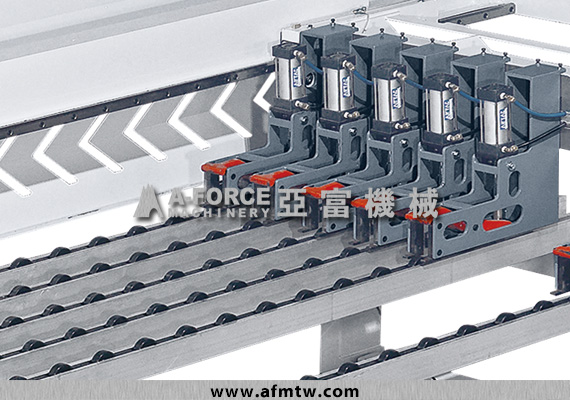

懸吊式夾具系統
- 夾具為懸吊式設計,使推料更順暢。
- 最大夾料厚度 95 mm。
- 每支夾具採用個別氣壓缸致動。
- 壓力為可調式。
