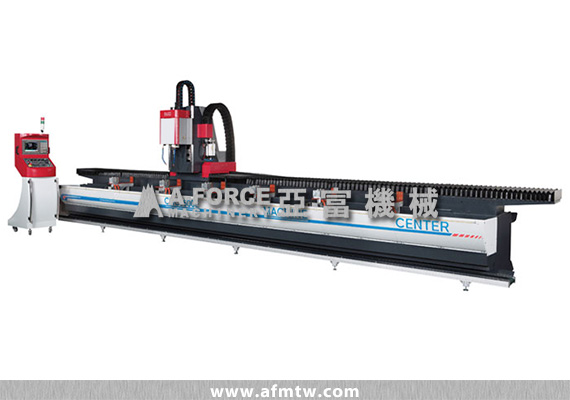

AF-CNC6500E (三軸高速CNC加工中心機)

- 加工長度有3.米、4.米、5.米、6.米可供選擇。
- 可做短料多段加工及長料加工。
- 快速定位。
- 左右行程採用伺服馬達驅動齒輪/排齒機構。
- 三軸行程全伺服馬達驅動。
- 三軸軌道配置精密線性滑塊,行程快速順暢。
- 8支刀庫為標準配備。
- 每米配置1組夾具。
- 機械底部附活動式集屑箱,方便切削屑之清理。



型號 AF-CNC6500E (3 Axis)
X-軸行程 (mm) 3000 / 4000 / 5000 / 6000 (opt.)
Y-軸行程 (mm) 300
Z-軸行程 (mm) 200
主軸鍴面至工作台面距離 (mm) Min. 50 and Max. 350
工作台形式 1 Set of vise / per meter
工作台尺寸 (mm) 300 x 3000 ~ 6000
工作台高度 (mm) 850
主軸轉速 (R.P.M.) 18000
馬達 (Kw) 5.5
主軸孔錐度 ISO 30
快移速度 (X,Y,Z) X-Axis: 50 M / min (opt.100 M/min),
Y-Axis: 24 M/min,
Z-Axis: 24 M/min
三軸伺服 (Kw) X-Axis: 1
Y-Axis: 1
Z-Axis: 1
定位精度 (mm) X-軸:±0.1
Y-軸:±0.02
Z-軸:±0.02
切削進給速率 (mm/min) F: 1~5000
刀庫容量 8
刀炳規格 ISO 30
氣壓需求 (kgs/cm²) 6
機械尺寸 (mm) 4800 ~ 7800 x 1400 x 2300
包裝尺寸 (mm) 5000 ~ 8000 x 1600 x 2300
機械重量 (kgs) 3500 ~ 5500
*此頁面之機械中規格及資訊僅供參考,若有更動恕不另行通知。*本公司保留變更產品設計及修改的權利。

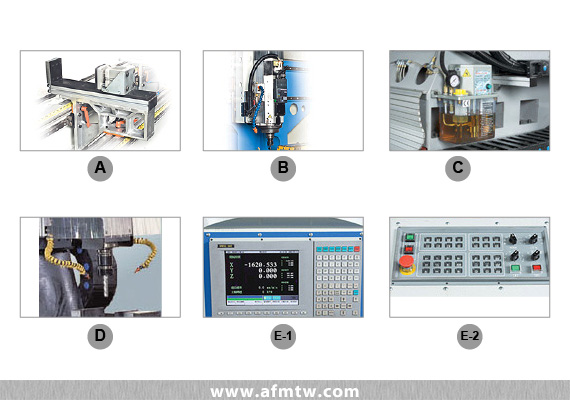

A. 標準夾具。
B. ES915 HSD 主軸高密度及高。 (可選購 5.5Kw 或 18000r.p.m)
C. 自動潤滑器 - 本機所有線性滑軌及滾珠螺桿採自動潤滑。 確保行程之順暢性。
D. 油霧式冷卻 - 本機裝有油霧式冷卻機,於加工中可冷卻刀具及工件,除了可延長刀具使用壽命,亦可確保優異的加工品質。
E-1. PC-BASE CNC 控制器 - 採用Pc-Base CNC 控制器易學易操作。
E-2. PC-BASE CNC 控制器 - 三菱(Mitsubishi)或發那科(Fanuc)CNC控制器為選購配備。

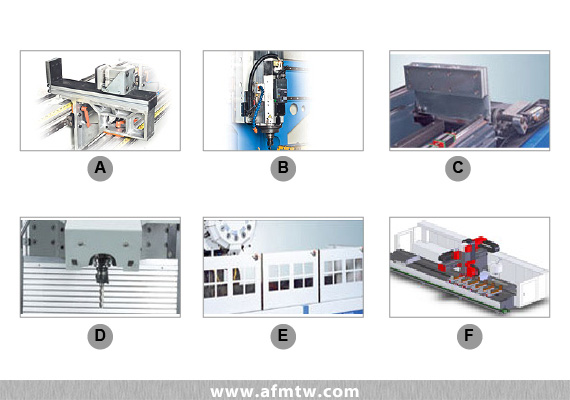

A. 夾具。
B. HSD919/5.5kw第四軸主軸頭。(可旋轉±95度)
C. 定位檔板。
D. 刀柄及刀具。Softwear or CANCAM
E. 安全護罩。
F. CE 規格。
